Webots 快速上手

本教程在一台 Linux x86_64 主机上启动 Tiago Webots 仿真、Robonix 系统组件、原语（Primitive）、服务（Service）和技能（Skill），然后通过 Liaison 提交一条自然语言任务。第一次执行会编译 Rust 工作区、构建容器并下载依赖；后续复用缓存时才是快速启动流程。

目标平台Ubuntu 22.04 或 Debian 13，x86_64

运行方式Docker Compose + Webots GUI

源码仓库syswonder/robonix

1. 检查主机

默认图形界面路径需要可用的 X Server 和图形栈，以及 Git、Make、Python 3.10+、Rust stable、uv、Docker Engine 和 Compose v2。

本教程使用的图形环境

当前完整 Webots 测试使用 NVIDIA GPU、NVIDIA 驱动和 nvidia-container-toolkit；下面的主流程以这条已验证路径为准。仓库的基础 Compose 也映射了 /dev/dri，镜像内还包含 Xvfb，但 Intel/AMD 图形和 CPU 软件渲染尚未纳入完整端到端验收，只作为兼容与排错路径。

在 Ubuntu / Debian 上安装基础工具：

sudo apt update
sudo apt install -y \
  build-essential git curl ca-certificates \
  python3 python3-pip python3-grpc-tools alsa-utils

安装 Rust stable：

curl --proto '=https' --tlsv1.2 -sSf https://sh.rustup.rs | sh
source "$HOME/.cargo/env"

安装 uv：

curl -LsSf https://astral.sh/uv/install.sh | sh
export PATH="$HOME/.local/bin:$HOME/.cargo/bin:$PATH"

Docker 使用官方的 Ubuntu 或 Debian 安装步骤。安装后确认当前用户可以直接运行 Docker；如果刚加入 docker 组，需要重新登录当前桌面会话。

git --version
make --version | head -n 1
python3 --version
rustc --version
cargo --version
uv --version
docker version --format '{{.Server.Version}}'
docker compose version
python3 -c 'import grpc_tools.protoc; print("grpc_tools: ok")'

预期结果： 版本命令均以状态码 0 退出；Python 版本不低于 3.10，grpc_tools: ok 可见，Docker 命令不需要 sudo，docker compose version 显示 Compose v2。

2. 安装 Robonix

克隆源码，检出本手册校验过的提交，并初始化能力约定与接口定义子模块：

git clone --recurse-submodules https://github.com/syswonder/robonix.git
cd robonix
git checkout --detach 181d3eb974fd495a795ed120a0a4c6e6f342d179
git submodule update --init --recursive

git rev-parse HEAD
git submodule status --recursive
make install

make install 将 rbnx、代码生成器和 Atlas、Executor、Soma、Vitals、Pilot、Liaison 等系统可执行文件安装到 ~/.cargo/bin，并把当前克隆目录登记为 Robonix 源码根目录。确认安装结果：

export PATH="$HOME/.cargo/bin:$PATH"
rbnx --version
rbnx path root

预期结果： git rev-parse HEAD 输出 181d3eb974fd495a795ed120a0a4c6e6f342d179；rbnx path root 输出刚克隆的 Robonix 仓库绝对路径。

3. 配置视觉语言模型

Pilot 需要兼容 OpenAI 接口的视觉语言模型（VLM）访问地址。以下变量必须出现在执行 rbnx boot 的同一个命令行环境中：

export VLM_API_KEY='sk-...'
export VLM_BASE_URL='https://api.example.com/v1'
export VLM_MODEL='your-model-name'

不要把真实 key 写进 Git。Robonix 当前不会自动加载 deployment 目录中的 .env；如果团队用 .env 管理本机变量，应将其加入 .gitignore，并在启动前显式加载：

set -a
source .env
set +a

检查变量是否存在时不要打印 key：

test -n "${VLM_API_KEY:-}" && echo 'VLM_API_KEY is set'
printf 'VLM_BASE_URL=%s\nVLM_MODEL=%s\n' "$VLM_BASE_URL" "$VLM_MODEL"

4. 构建 Webots 部署

从 Robonix 仓库根目录进入示例：

cd examples/webots
rbnx build

构建读取 examples/webots/robonix_manifest.yaml，准备本地软件包，并把清单中通过 url: 引用的音频、建图、导航和自主探索仓库放入 rbnx-boot/cache/。语音服务默认使用本地 FunASR 流式识别；第一次构建会安装本地语音依赖并下载 paraformer-zh-streaming 模型。腾讯云是可选后端，账号开通、密钥和部署清单配置见语音后端配置。Whisper 当前支持不完善且模型体积过大，本快速上手不启用它。第一次构建时间主要取决于容器镜像、模型下载、网络和 CPU；不要把冷启动时间与复用缓存后的启动时间混为一谈。

预期结果： rbnx build 以状态码 0 退出。构建脚本的输出直接显示在当前终端，各软件包的构建产物位于各自的 rbnx-build/；随后执行 rbnx boot 时，运行日志才会写入当前部署目录的 rbnx-boot/logs/。

5. 启动仿真与 Robonix

使用两个终端。两个终端都从同一个 Robonix clone 工作。

终端 1：Webots、ROS 2 与 RViz2

cd /path/to/robonix
bash examples/webots/sim/start.sh --world office.wbt

脚本会启动仿真容器，等待 ROS 2 话题就绪，并在容器内启动 RViz2。它默认使用 ROS 中间件实现（ROS Middleware Implementation，RMW）rmw_zenoh_cpp；同一部署中的 ROS 2 进程必须使用相同的 RMW_IMPLEMENTATION。Webots 容器会为该示例启动 rmw_zenohd，本快速上手流程不需要另起路由器，也不需要设置第二个 Robonix 专用 RMW 变量。

预期结果： 终端出现 [sim/start] ros up (... topics) 和 RViz2 日志路径；Webots 与 RViz2 窗口可见。

终端 2：Robonix 系统

export PATH="$HOME/.cargo/bin:$PATH"
export VLM_API_KEY='sk-...'
export VLM_BASE_URL='https://api.example.com/v1'
export VLM_MODEL='your-model-name'
export RMW_IMPLEMENTATION=rmw_zenoh_cpp

cd /path/to/robonix/examples/webots
rbnx boot

测试机没有音频设备

先按上面的正常流程启动。只有启动摘要明确显示 audio_driver 因找不到输入或输出设备而失败、且本次不需要验证真实录放音时，才停止本次启动，在同一终端设置空设备后重新执行 rbnx boot：

export AUDIO_MIC_DEVICE='null'
export AUDIO_SPEAKER_DEVICE='null'
rbnx boot

字符串 null 选择 ALSA 内置的空 PCM，不需要创建 .asoundrc。

Webots 部署清单配置以下系统组件和软件包：

系统：Atlas、Soma、Vitals、Scene、Executor、Pilot、Liaison
原语：Tiago 底盘、RGB-D 相机、二维激光雷达，以及通过独立仓库取得的 ALSA 音频和客户端音频桥
服务：记忆、语音、声纹、建图、导航
技能：探索；启动后保持 INACTIVE，第一次被调用时由 Executor 激活

预期结果： 启动摘要中没有 failures，系统组件显示监听地址，原语与服务为 ACTIVE，Explore 为 INACTIVE。终端最后显示组件已启动以及 rbnx-boot/logs 路径。

Scene 调试页默认位于 http://127.0.0.1:50107/。页面同时显示二维占据栅格、语义对象、机器人位姿、三维点云和相机流；这些数据只有在相应提供方已经启动并发布后才会出现。

6. 提交第一条任务

保持前两个终端运行，在第三个终端检查注册状态：

export PATH="$HOME/.cargo/bin:$PATH"
cd /path/to/robonix/examples/webots

rbnx caps -v
rbnx tools
rbnx chat

rbnx chat 先通过 Atlas 发现 Liaison，再由 Liaison 把用户输入交给 Pilot；它不是绕过交互层直连 Pilot。可以依次尝试：

What can you see in front of the robot?
Explore the current room and report what you find.
What tasks are currently running?

Esc 中断当前交互回合，Ctrl+C 退出文本用户界面（Text User Interface，TUI）。

预期结果： 终端界面显示用户输入、规划状态、机器人任务描述语言（Robot Task Description Language，RTDL）能力调用与最终回复；Explore 被调用时会从 INACTIVE 转为 ACTIVE，其提供方日志是 rbnx-boot/logs/explore.log。

7. 选择其他 Webots 场景

回到 Robonix 仓库根目录选择内置场景：

cd /path/to/robonix
bash examples/webots/sim/start.sh --world office.wbt
bash examples/webots/sim/start.sh --world apartment.wbt
bash examples/webots/sim/start.sh --world complete_apartment.wbt
bash examples/webots/sim/start.sh --world break_room.wbt
bash examples/webots/sim/start.sh --world kitchen.wbt

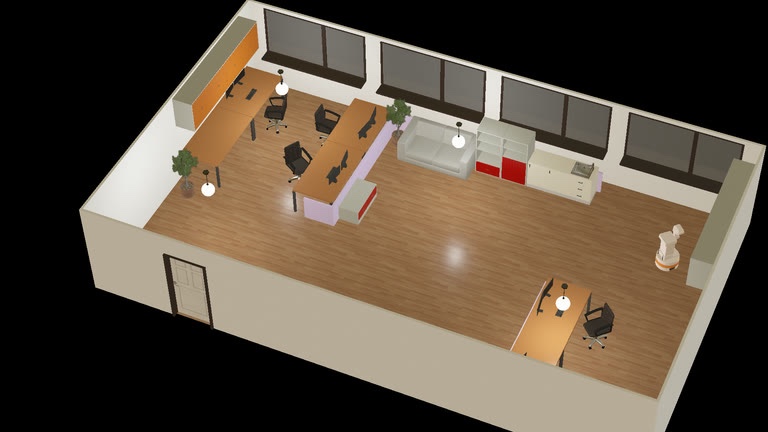

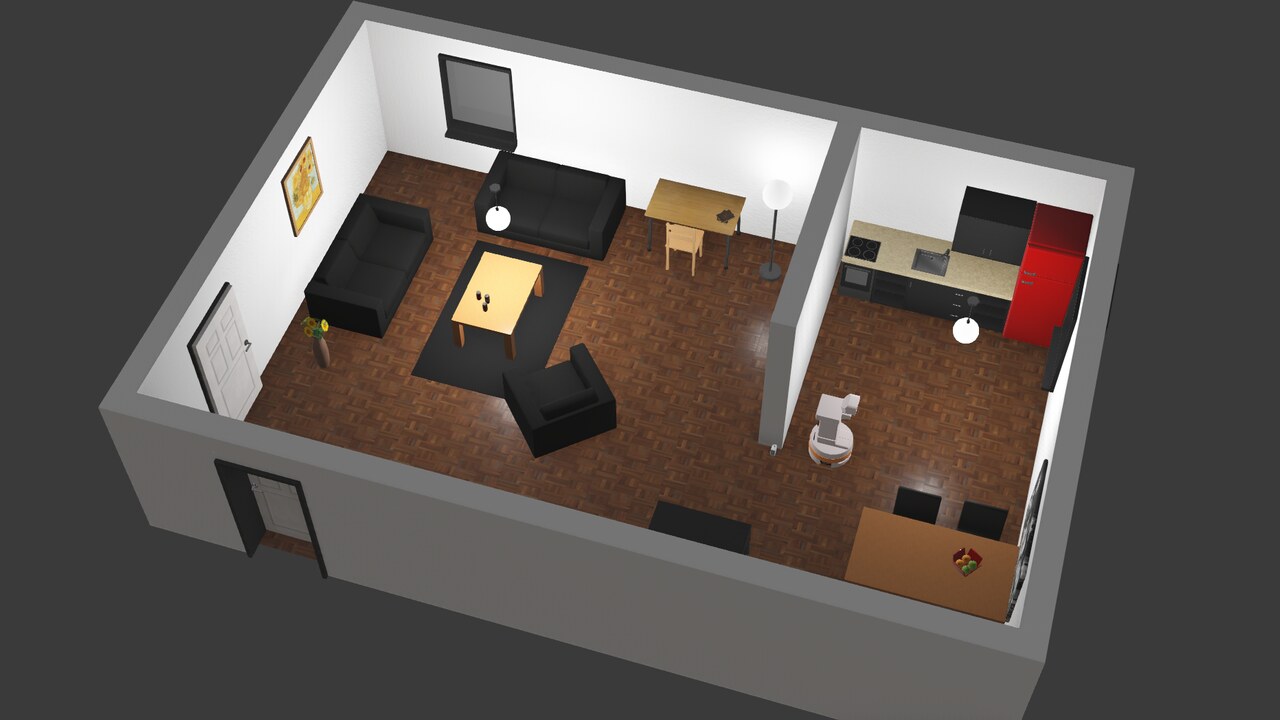

`office.wbt`	`apartment.wbt`

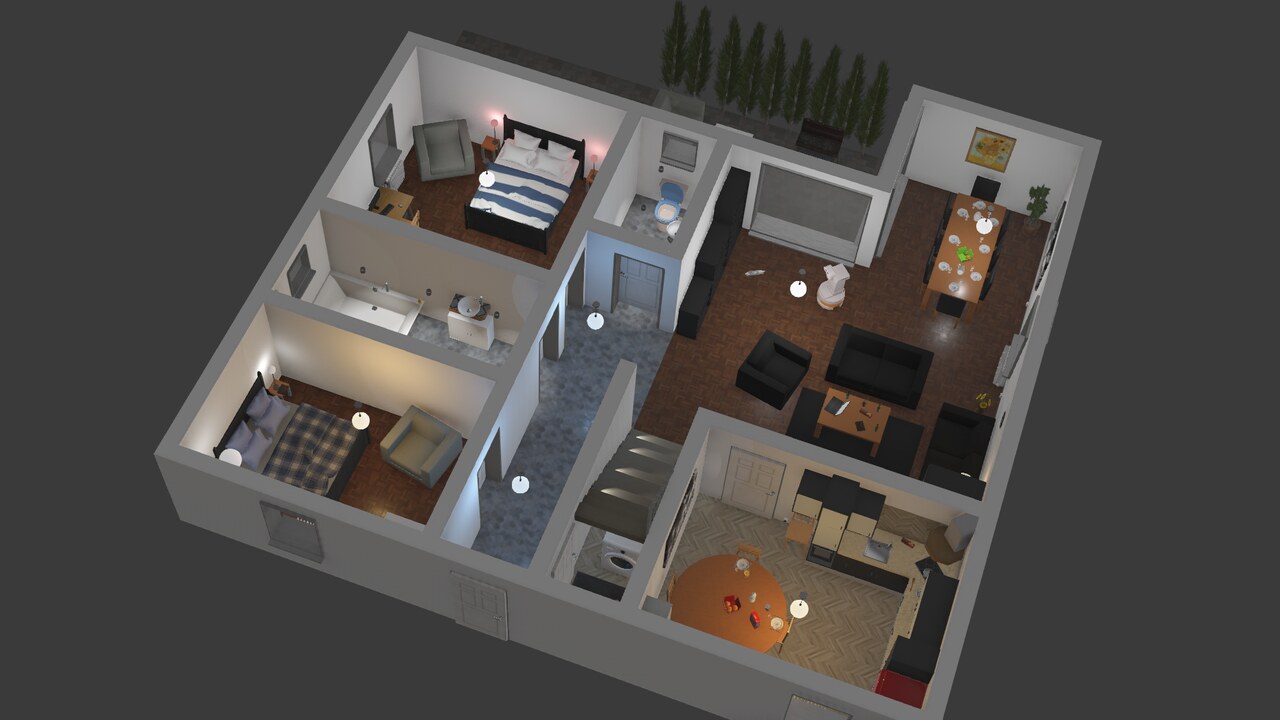

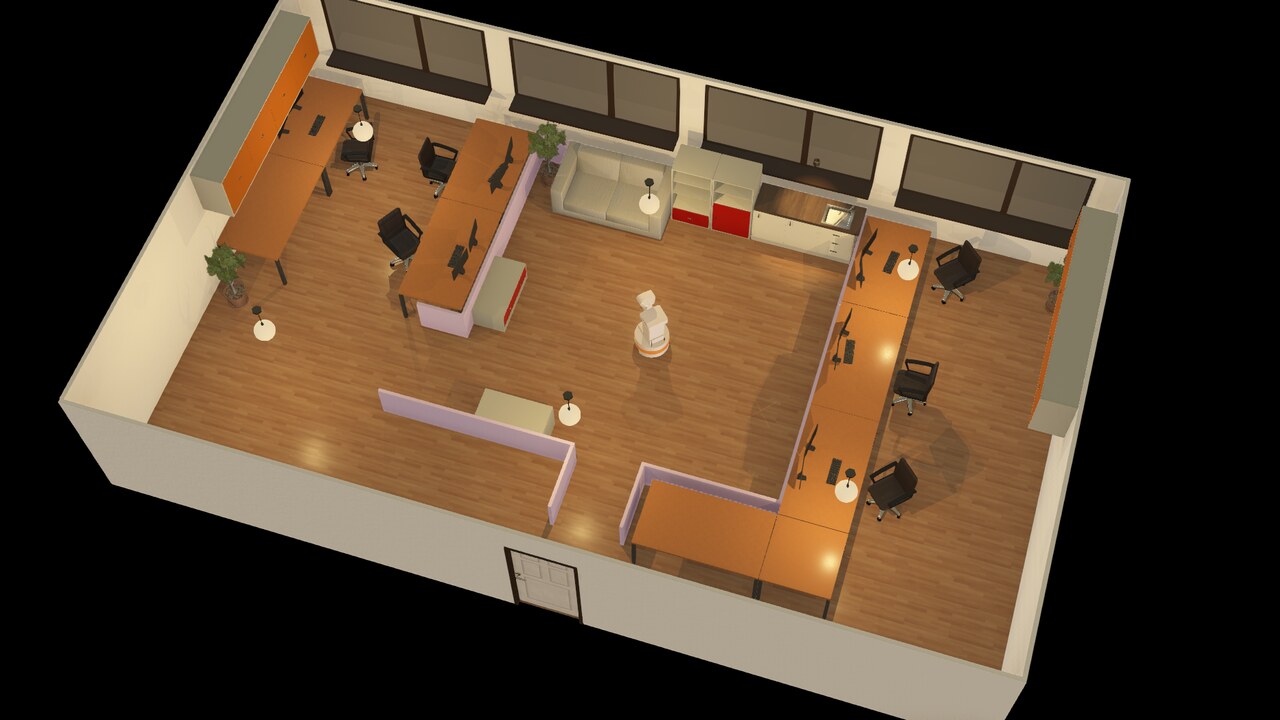

`complete_apartment.wbt`	`break_room.wbt`

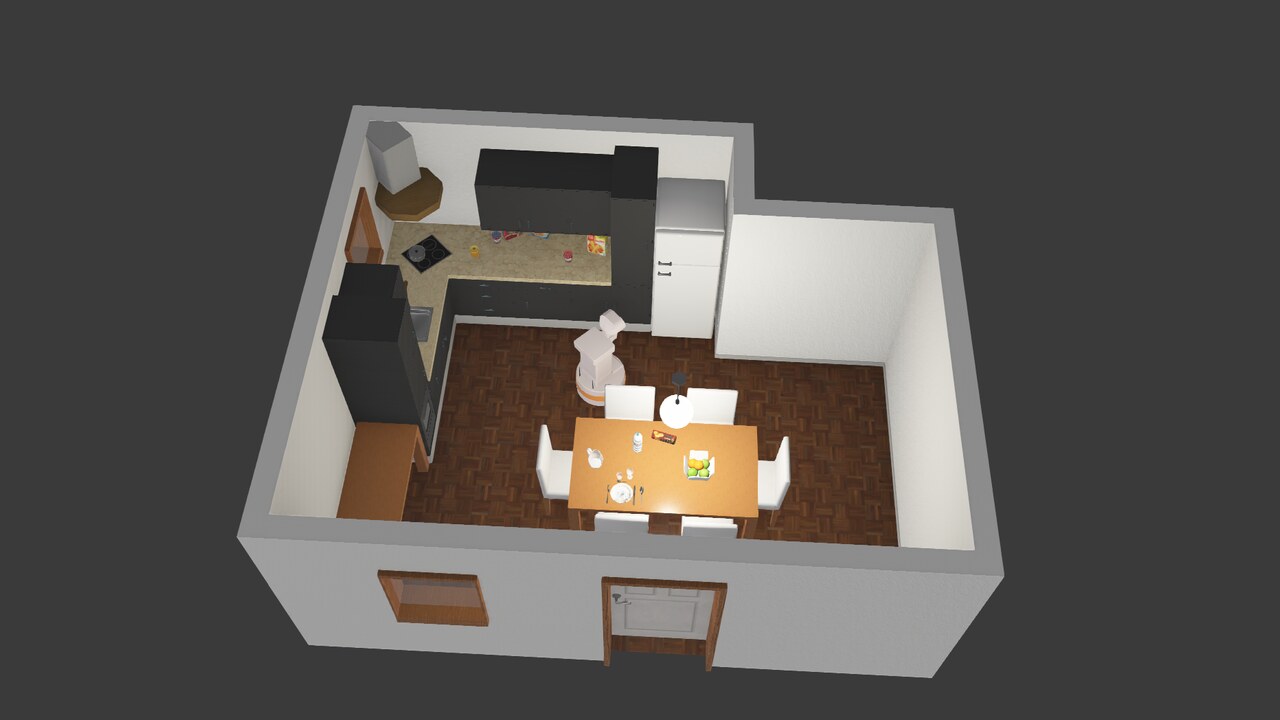

`kitchen.wbt`

office.wbt 使用镜像内的资源种子。第一次运行其他内置场景前，先下载一次 Cyberbotics 官方离线资源包；后续启动会复用持久化缓存：

ROBONIX_WEBOTS_DOWNLOAD_ALL_ASSETS=1 \
  bash examples/webots/sim/start.sh --world apartment.wbt

8. 停止并清理运行进程

首先停止 Robonix：在运行 rbnx boot 的终端按 Ctrl+C，并等待关闭完成；也可以从另一个终端在部署目录执行 rbnx shutdown。随后再停止 Webots 仿真和由示例记录的 RViz2 进程：

cd /path/to/robonix/examples/webots
# 仅在没有通过 Ctrl+C 停止 rbnx boot 时执行：
rbnx shutdown
bash sim/stop.sh

sim/stop.sh 会对该示例的 Compose 项目执行 docker compose down，并停止启动脚本记录的 RViz2 进程。它保留可复用的镜像、Webots 资源卷和软件包构建缓存，不会按进程名扫描或终止 Robonix 与软件包进程，因此不能代替 rbnx shutdown。

排错

Webots 或 RViz2 窗口未出现

printf 'DISPLAY=%s\n' "${DISPLAY:-<unset>}"
docker ps --filter name=robonix_tiago_sim

本地图形桌面通常使用 DISPLAY=:0。若日志包含 X11 权限错误，按 start.sh 打印的 xhost 命令授权本地 Docker 用户。

替代渲染路径尚未完成完整验收

没有可用 X Server 时，可以用 Xvfb 做低速排错：

WEBOTS_HEADLESS_MODE=xvfb ROBONIX_FORCE_CPU=1 \
  bash examples/webots/sim/start.sh

ROBONIX_SIM_STREAM=1 bash examples/webots/sim/start.sh

xvfb 使用 CPU 软件渲染，不需要 NVIDIA 设备，但速度明显较低。当前浏览器流式路径会由 Compose 申请 NVIDIA 设备；使用 ROBONIX_SIM_STREAM=1 前，主机必须已安装 NVIDIA 驱动和 nvidia-container-toolkit。基础 Compose 虽然把 /dev/dri 映射进容器，但 Intel/AMD 与 Xvfb 路径都需要在目标主机单独验收，不能用 NVIDIA CI 的结果代替。

`audio_driver` 在无声卡主机上启动失败

如果本机本应有麦克风或扬声器，先检查 ALSA 是否识别到硬件，再对照 audio_driver 日志中的设备名：

arecord -l
aplay -l
rbnx logs -t audio_driver -l warn

-l 只列硬件设备。确认机器确实没有音频设备、且本次只验证非音频链路时，按第 5 节的“测试机没有音频设备”提示卡选择 ALSA 空设备；不要把该配置用于真实语音测试。

软件包启动失败

先读启动摘要中点名的提供方日志，不要只看启动器日志尾部：

ls -1 rbnx-boot/logs
provider_id=tiago_lidar
tail -n 120 "rbnx-boot/logs/${provider_id}.log"

远程软件包不是最新版本

rbnx-boot/cache/ 会复用已克隆的上游仓库。显式更新：

rbnx update

更新会改变实际运行的源码修订号；团队复现问题时，应同时记录部署仓库和每个远程软件包的提交号。

下一步

系统部署与启动：理解真实启动所有权、生命周期和日志位置。
本体接入指南：把 Webots 能力提供方替换为真实机器人硬件。
开发者指南：从 template-rbnx 开发自己的原语、服务或技能。
接口目录：查询标准契约与 ROS 接口定义。
