系统组件

Robonix 将具身智能运行时拆分为 12 项系统职责。它们是架构边界，不代表每次部署都会启动 12 个进程。本页区分当前实现与规划中的职责，避免把尚未落地的组件写成可用功能。

总体架构与运行流程

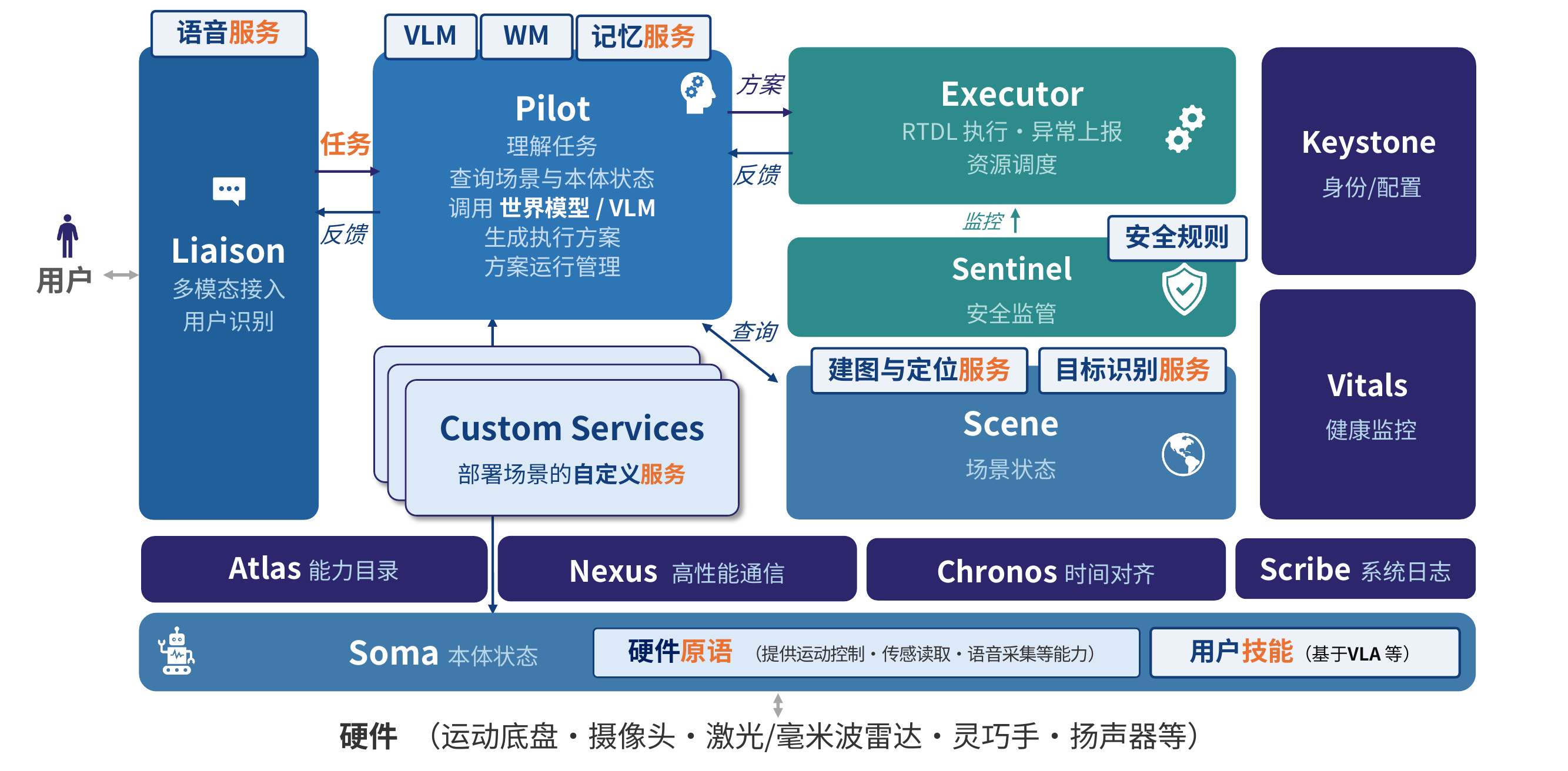

总览图展示 Robonix 的系统职责和主要连接关系，其中既包括当前实现，也包括仍在规划中的组件。当前已经实现的主要任务调用链如下；Chronos、Keystone 和 Sentinel 不在这条运行链中：

用户 -> Liaison -> Pilot -> Executor -> MCP 能力提供方
                    |          |
                    |          +-> 技能首次调用前通过 gRPC Driver 激活
                    |
                    +-> 启动时读取 Soma 的本体描述和 URDF
                    +-> 每轮规划前读取 Soma 的本体状态
                    +-> 每轮规划前经 Executor 读取 Scene 快照
                        （不可用或过期时按未知状态处理）

Soma -> Vitals：本体健康流与阈值评估
运行组件 <-> Atlas：注册、发现、生命周期与通道记账

Robonix 以能力（Capability）为统一抽象。能力约定（Contract）定义能力的输入、输出和通信模式；Atlas 记录哪个能力提供方实现了该能力约定，以及应通过 gRPC、模型上下文协议（Model Context Protocol，MCP）还是 ROS 2 访问。原语（Primitive）、服务（Service）和技能（Skill）都通过这个机制注册和发现。能力约定模式、传输方式和实际调用链见运行时通信。

任务流转

1. Liaison 接收文本或语音输入，统一用户身份元数据，根据配置执行用户准入检查，然后将通过的任务提交给 Pilot。Liaison 不自己实现语音识别、语音合成、麦克风、扬声器或声纹识别，而是通过 Atlas 发现对应的原语和服务。
2. Pilot 从 Atlas 读取当前可通过 MCP 调用的能力，构建模型提示，请求模型生成机器人任务描述语言（Robot Task Description Language，RTDL）动作树，再将动作树展开为执行方案并提交给 Executor。Pilot 启动时从 Soma 读取原始本体 YAML 和 URDF；每轮规划前再刷新 Soma 本体运行状态，并通过 Executor 调用 Scene 已声明的完整能力约定 robonix/system/scene/get_robot_context 读取空间快照。Soma 或 Scene 状态不可用、过期时，Pilot 将相应事实视为未知。当前版本尚未把 Vitals 的健康判断自动注入规划上下文。
3. Executor 验证并执行 RTDL 的 sequence、parallel 和 do 节点。do 节点携带 provider_id 和 contract_id；当前模型可调用路径固定通过 Atlas 连接该提供方的 MCP 能力，并以事件流返回节点状态和结果。Skill 仍为 INACTIVE 时，Executor 会在首次调用前通过其 gRPC driver 发送 CMD_ACTIVATE。
4. Pilot 根据执行结果决定结束当前任务，还是继续下一轮规划。

当前安全边界

Sentinel 尚未实现。当前 Executor 会将验证后的 do 节点直接分发给能力提供方，不会执行 Sentinel 规则。现有控制包括 Executor 的方案取消与停止点、Liaison 的用户准入，以及各原语、服务和技能自己的参数校验。这些不等价于统一的运行时安全监督。

职责层次

• 注册、通信与日志：Atlas 负责能力注册与发现；Nexus 是 gRPC、MCP 和 ROS 2 通信库的架构名称；Scribe 是进程内结构化日志库。
• 任务与交互：Liaison 承接用户输入，Pilot 规划，Executor 执行方案。
• 本体、环境与健康：Soma 提供原始本体 YAML、URDF、轮廓与本体运行状态，Scene 维护当前环境估计，Vitals 评估电源与部件健康。
• 尚未实现的规划职责：Chronos 负责统一时间，Keystone 负责身份与策略，Sentinel 负责能力调用前的安全判定。

Soma 使用的 soma.yaml 是一台机器人的本体描述文件，不是 Soma 进程的启动配置。当前实现只强制要求可读取的 urdf.path 和非空 robot.id；若声明 robot.footprint，还会校验它能形成包围本体原点的有限多边形。部件树、提供方 ID、能力路径、尺寸和描述等字段会作为原始 YAML 保留，但不会被 Soma 逐项验证。完整的编写规则与示例见机器人本体接入指南，system.soma 的进程配置和自动注入规则见系统部署与启动流程。

12 个系统组件

下表是组件职责、落地形态和源码位置的架构摘录，用于说明边界，不是进程启动清单或完整 API 参考。组件之间的 gRPC、MCP 与 ROS 2 连接关系以运行时通信和 Atlas 实际发现结果为准。

组件	职责	当前状态	实现位置
Atlas	能力注册、能力约定目录与发现	已实现，独立进程	system/atlas
Chronos	统一时间与跨传感器时间对齐	尚未实现，目前只有设计说明	system/chronos/README.md
Executor	RTDL 方案校验、执行、取消与能力分发	已实现，独立进程	system/executor
Keystone	用户身份、持久配置与访问策略	尚未实现；当前用户准入位于 Liaison	system/keystone/README.md
Liaison	文本与语音交互入口、身份元数据和用户准入	已实现，独立进程	system/liaison
Nexus	gRPC、MCP 和 ROS 2 通信库的集合	架构概念，不是独立进程	system/nexus/README.md
Pilot	模型驱动的推理与 RTDL 规划	已实现，独立进程	system/pilot
Scene	对象、空间关系、地图与当前环境估计	已实现，以系统软件包启动	system/scene
Scribe	进程内结构化日志	已实现为 Rust 库；尚无中心日志服务	system/scribe
Sentinel	能力调用前的安全策略判定	尚未实现，目前只有设计说明	system/sentinel/README.md
Soma	本体配置、URDF、轮廓与本体运行状态	已实现，独立进程	system/soma
Vitals	电源、部件与模块健康评估	已实现，独立进程	system/vitals

当前实现状态

表中的“已实现”只表示当前源码存在可启动实现，不能单独证明某台机器人已经获得支持。机器人支持必须按下面的顺序验收；任一步失败，都不能把“进程存在”写成“整机已支持”。命令与参数来自源码中的 tools/rbnx/src/cmd/mod.rs，Atlas 检查项来自 system/atlas/proto/atlas.proto。

1. 核对源清单。 逐项检查机器人仓库的 robonix_manifest.yaml，以及每个部署项通过 path / url、branch 和 manifest 选中的 package_manifest*.yaml。实例 name 必须与预期 provider_id 一致；包清单只能声明运行时真正提供的能力约定。
2. 验证并构建所选目标。 对本地包先运行 rbnx validate ./path/to/package，再从部署目录运行 rbnx build -f ./robonix_manifest.yaml。后者必须成功构建部署清单实际选择的目标变体，而不只是默认包清单。
3. 前台启动并保留证据。 运行 rbnx boot -f ./robonix_manifest.yaml --verbose。启动必须完成系统组件和软件包的注册/生命周期阶段，日志保存在清单目录的 rbnx-boot/logs/；不要只检查进程号。
4. 通过 Atlas 核对能力。 在另一终端运行 rbnx caps -v。每个部署实例都必须以正确 ID 出现，原语和服务应达到 ACTIVE，技能初始化后可保持 INACTIVE；能力约定与传输必须和所选包清单及接入设计一致。
5. 检查日志。 先用 rbnx logs -d ./rbnx-boot/logs --list-tags 确认实际日志标签，再用 rbnx logs -d ./rbnx-boot/logs -l warn 检查 warning 与 error。缺少传感器首帧、标定、依赖或 Driver 回调失败都必须处理，不能以 Atlas 已注册为由忽略。
6. 执行无运动副作用的功能测试。 优先选择相机快照、状态读取或传感器采样，并核对真实载荷、时间戳和坐标系。包含 Pilot、Executor、提供方 front_camera 与 robonix/primitive/camera/snapshot 的部署，可用 rbnx ask '只调用 provider_id=front_camera 的 robonix/primitive/camera/snapshot 获取一帧；不要执行任何运动。' 验证整条调用链；不含该能力的机器人必须用其实际客户端测试另一条只读能力，不能照抄此示例。需要观察消费关系时，在调用进行期间运行 rbnx channels。
7. 验证安全关闭。 从部署目录运行 rbnx shutdown -f ./robonix_manifest.yaml，确认生命周期关闭和包级 stop 完成、rbnx-boot/state.json 被移除，并复查日志中没有遗留设备输出或子进程错误。

完整的软件包与整机清单验收说明见软件包与部署清单规范。

rbnx boot 会启动部署清单 system: 中配置的系统组件。若清单包含任何原语或技能软件包，rbnx 还会自动注入并启动 Soma，因此这类部署可以省略显式的 system.soma 配置。Atlas、Executor、Pilot、Liaison、Soma 和 Vitals 是 rbnx 直接识别的内置 Rust 可执行程序。Scene 通过自己的软件包清单构建和启动。

Nexus 是对通信库的统称，Scribe 是由系统组件直接链接的日志库，二者都没有独立守护进程。Chronos、Keystone 和 Sentinel 尚无运行时实现，因此不能写入部署清单并期望 rbnx boot 启动它们。

Soma、Scene 与 Vitals 的职责不同：Soma 聚合夹爪、关节、底盘等本体事实；Scene 维护机器人周围对象、地图位姿和空间关系的当前估计；Vitals 消费 Soma 健康流并进行阈值评估，同时轮询已适配的系统模块健康接口，输出电源、部件与模块健康判断。Vitals 当前尚未根据生存时间（Time To Live，TTL）判断 Soma 快照是否过期。

与能力约定层的关系

Pilot、Executor、Liaison、Scene、Soma 和 Vitals 通过 Robonix 能力约定暴露可发现能力。Atlas 使用自己的 gRPC 控制面管理能力和能力约定目录，不作为普通能力提供方注册。详见 Atlas 能力目录。

启动顺序和清单解析见系统部署与启动流程。
